Aansluitingen

De laatste update voordat bouwfases met AI gepland gaan worden en ik hier ook dieper op in ga.

Voorbereiding

Binnen enkele Google-acties weet je de minimale dieptes voor alle kabels en leidingen

• Elektra 60cm
• Waterleiding 80cm
• Mantelbuis 80cm (omdat je niet weet wat je er later doorheen gaat halen)
• Riolering 50cm

Regels/adviezen van Koen :

• Riolering op 1% afschot / 1cm per meter
• Riolering niet meer dan 45 graden per bocht
• Manchetkoppelingen werken fijn, want die hoef je niet te lijmen

Naar aanleiding van de eerdere verbouwing wist ik wat waar in de grond zat en wist ik ook dat het riool en hemelwaterafvoer nog niet gescheiden zijn. Dit was dus eigenlijk al alle voorbereiding die ik nodig had.

Spullen halen

Ik ben vervolgens op m’n ‘fietske’ rioolbuizen (110 diameter) gaan halen bij de vakbouwmarkt 2 min. van mij vandaan en schrok ook nu weer van de prijzen. Vanuit de begroting wist ik de prijzen van de Hornbach en het scheelde bijna 2 tientjes per stuk. De kar van mijn vader halen en 15 min. naar Tilburg rijden leek steeds te veel gedoe, maar deze drempel zakte alweer een paar centimeter.

Voor mijn gevoel heb ik nu ook alweer 2 posts gezeurd over kosten, maar ik beloof dat het minder gaat worden. Ik ga erg goed op service van een winkel en kwaliteit van een product, maar bij de bouwmarkten heb ik dat gevoel weinig. Ik kijk vaak niet naar de prijs en later kom ik er dan weer achter dat ik veel te veel heb betaald. Ik forceer mijzelf om hier scherper op te zijn en dat begint langzaam te lonen. Helemaal als je het bewijs zo kunt googlen en in dit geval 228 euro -> 128 euro had kunnen zijn. Stop daar een paar andere foutjes bij zoals het te weinig bestellen van funderingsstaal en je zit zo aan de 1000 euro.

Koppelingen heb ik bij de Hornbach gehaald en later ook bij Warmteservice Waalwijk . Warmteservice is voor een particulier een paar euro duurder, maar je loopt naar binnen en ze weten je erg goed te helpen. Ik denk dat je hier als vakman wel fijn je inkopen kunt doen. De koppelingen leken minder goed, want de rubbers waren minder dik en het was niet van het merk Martens. Later bedacht ik hoe een grote onzin deze redenering was. Hoe weet ik nu of dikke rubbers goed zijn en of Martens goed is? Dat laatste komt ook omdat we 10 min. vanaf de Martens fabriek wonen. Toch enigszins merkgevoelig.

Graven tot het huis

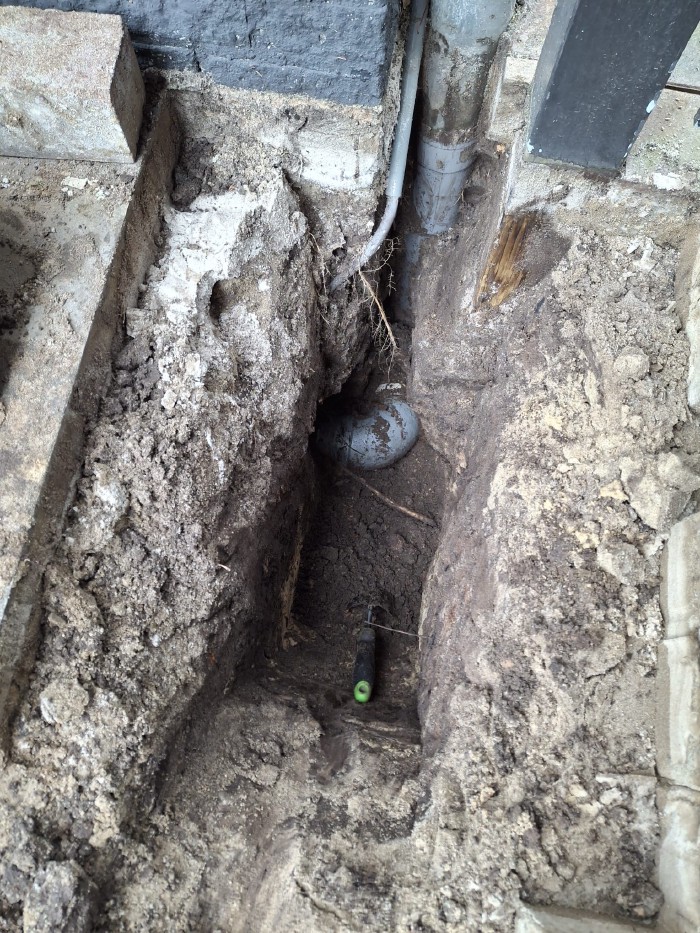

Omdat de riolering vrij hoog de fundering uitkwam ben ik niet gaan rekenen met afschot, maar eerst gaan graven bij de hoek van het huis. Hier gaat de hemelwaterafvoer van een aanbouw het hoekje om en wordt kort daarna de keuken op aangesloten. Het plan was om van het hoekstuk een T-splitsing te maken, maar al snel wist ik dat dit niet ging lukken. Het is op de foto misschien niet goed te zien, maar de hoek zit erg strak rondom de hoek van het huis en een paal van de overkapping staat er strak naast. Dit veranderde de hoek van mijn nog niet gegraven sleuf aanzienlijk, dus daar was ik wel blij mee. Ik moest verder ‘down the drain’ aansluiten.

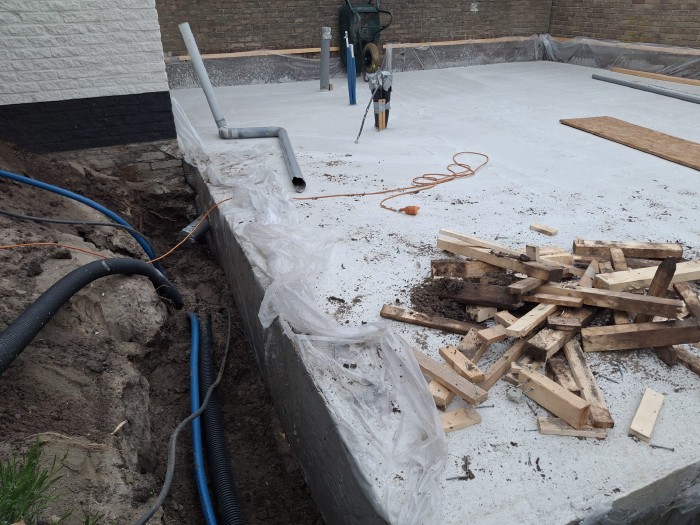

Het graven kon weer van start en dit keer een sleuf van 80cm diep. Ik heb daar alle nutsvoorzieningen behalve de riolering ingelegd en met wat hoopjes zand erop was het zo gepiept. De mantelbuis fungeerde ook als afstandhouder zodat elektra en water niet direct langs elkaar lagen. Normaliter zit elektra hoger, maar de afstandhouder en de zandgrond maakten dat ik het wel prima vond zo. In de voorbereiding heb ik meerdere mensen horen zeggen dat water in zandgrond eigenlijk niet blijft staan.

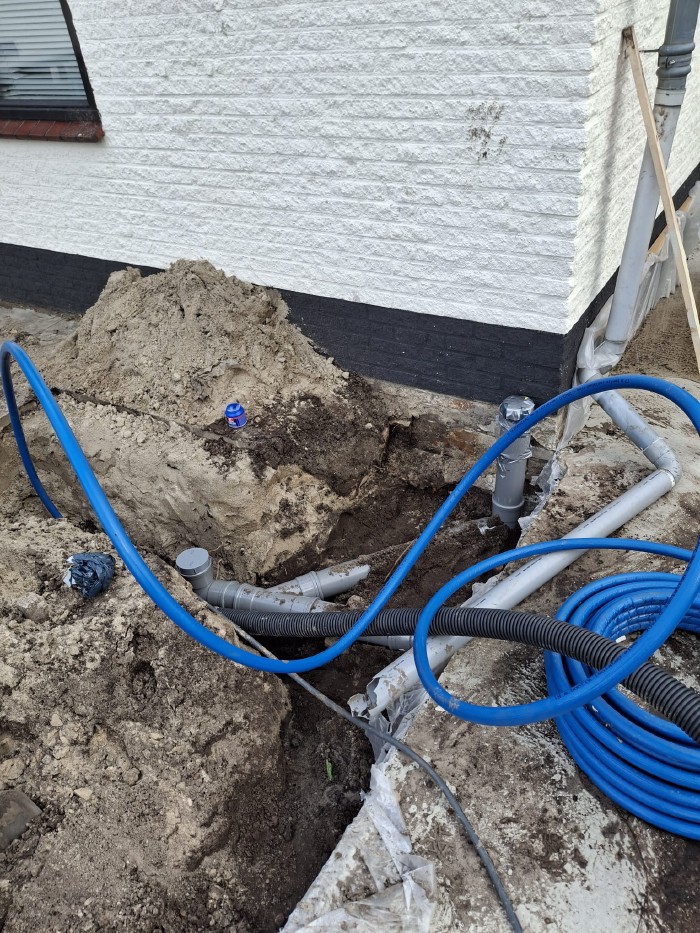

De afvoer was nu aan de beurt. Vanuit het tuinkantoor, hemelwaterafvoer vanaf de garage/tuinkantoor en een inspectiedop. Die laatste heb ik in de Hornbach bedacht, want op het uiterste einde van je afvoer komt dat misschien nog wel eens van pas. Doordat ik natuurlijk al wat pijntjes gepakt had bij het maken van de afvoer in de fundering ging dit zonder al te veel problemen. Het enige pijnpuntje was een koppeling met manchet eraf halen. Ik had een foutje gemaakt en kreeg de koppeling er erg slecht af. Je weet wel; je trekt en het lukt niet, je trekt harder en het lukt niet, je trekt op je hardst en het lukt nog steeds niet. Op je handen komt wat vaseline van de rubbers en je glijdt er vanaf, wat dan vervolgens de druppel is om …. een bakje koffie te gaan drinken.
Uiteindelijk lukt het toch door met een stuk hout de koppeling tegen te houden.

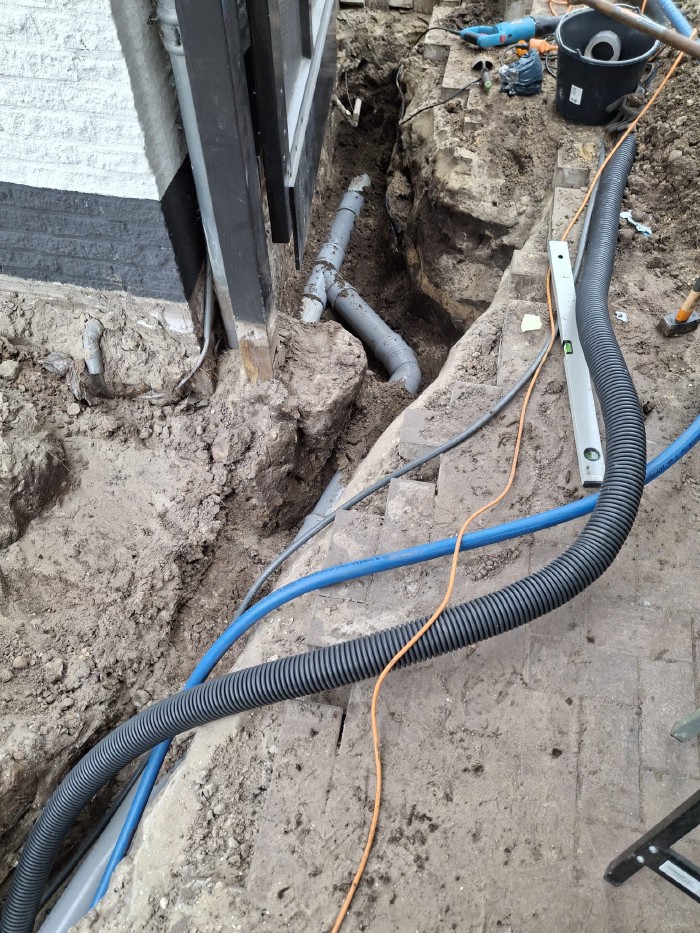

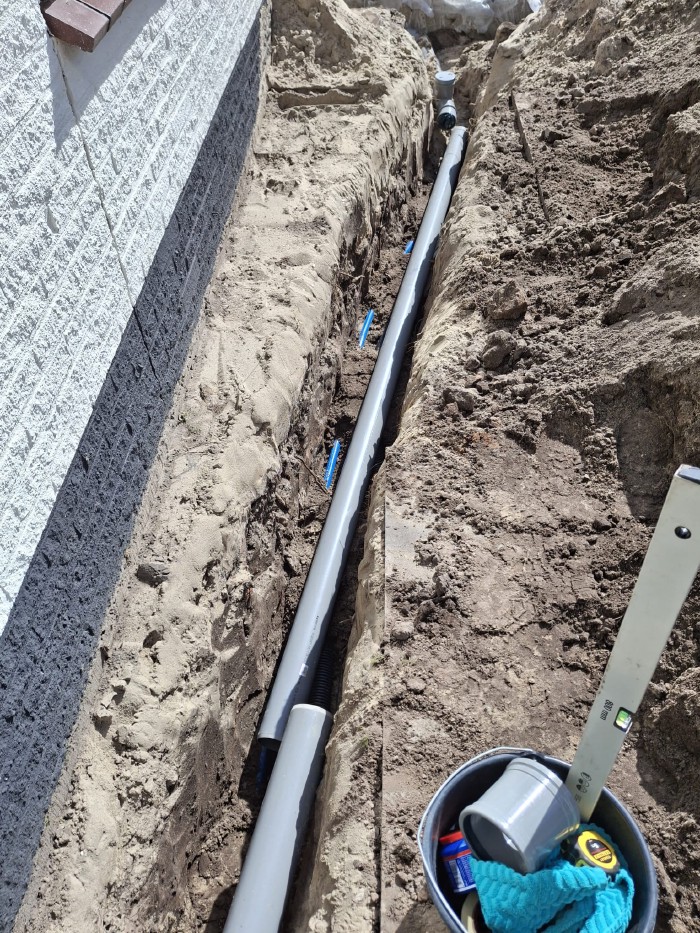

Met een enkele 45-gradenbocht zat ik grotendeels in de juiste richting van het aansluitpunt. Met wat speling op de buizen ging het helemaal goedkomen. Precies zoals Koen mij zei. Ik heb de buizen aan elkaar gemaakt en met genoeg afschot vastgezet met wat hoopjes grond om de 2 meter. Puur om eventuele fouten nog makkelijk te kunnen herstellen.

Aansluiten op de bestaande buis

Met een reciprozaag van mijn vader heb ik de bestaande buis doorgezaagd en ook hier had ik weer een foutje gemaakt bij het aansluiten van een koppelstuk. Je kunt heel gemakkelijk met overschuifmoffen een koppelstuk er terug in zetten, maar die van de Hornbach werken niet echt mee. Regen viel, water liep uit de buis, het wilde niet lukken en ik heb weer aardig staan balen. Overschuifmof weggegooid en toevallig de reserve van de Warmteservice gepakt. Deze werkte dus wel perfect.

Nadien wel in mijzelf staan lachen, want tijdens dat gehannes met die koppelstukken dacht ik steeds: ‘die *$@ Koen kan da wel zeggen van die manchetkoppelingen, maar lijmen ging wel goed’. Had hij toch wel gelijk, maar lijmen was dus ook niet verkeerd.

Graven naar watermeterput en meterkast

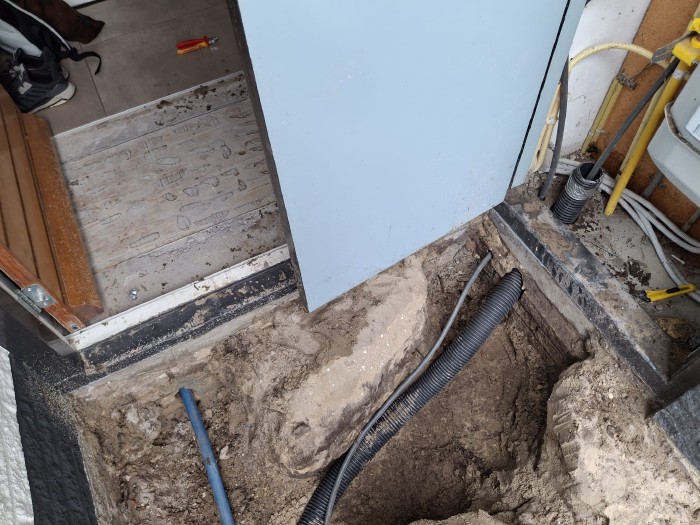

Met de afvoer aangesloten op de bestaande afvoer, was het nu de beurt aan de overige nutsvoorzieningen. Op de vorige foto kun je zien dat ze net voor het huis verspringen naar boven de afvoer. Nu was het 15 meter doorgraven naar de watermeterput en meterkast. Nog een hoekje om en een kleine tunnel onder wat cotoneaster, maar voor de rest niet veel bijzonders. Eenmaal aangekomen moest ik gaan boren en de voorzieningen gaan doorvoeren. Ik wist dat Koen een diamantboor had, maar die liever niet zomaar meegeeft. Ik wist dat mijn vader genoeg steenboren ter beschikking had, maar toen ik ging bellen gaf hij aardig wat tegengas. Ik wilde gewoon wat gaten boren en de rest weghakken, maar mijn vader bleef hameren op het netjes boren. Hij zei nog net niet: hiervoor krijg je mijn boren niet. Met die boodschap heb ik vervolgens Koen gebeld en die was het daar ook wel mee eens. Ik heb hem dus maar gelijk gevraagd of hij dan eventueel langs zou kunnen komen voor het straatwerk en het boren. Dat was natuurlijk niet ideaal allemaal want alles lag open, dus bij hoge uitzondering mocht ik zijn diamantboor lenen en kon ik direct verder. Geweldig!

Ik had wel eerder een grote steenboor in mijn hand gehad, maar dit was toch wel een wat groter apparaat dat je ook op het water moet aansluiten. Ik kreeg het advies om bij bijzondere hoeken een mal te maken zodat je hem daar overheen kan geleiden en vooral zelf moest laten boren (geen druk zetten). Voor het gemak met het verticale gat in de meterkast begonnen en dat ging erg goed. Om die reden heb ik voor de horizontale (iets schuin omhoog) gaten de mal achterwege gelaten en ook die gingen zonder al te veel moeite. Het doorvoeren van de aansluitingen was even wat gedoe, maar ook dat was vrij snel gelukt.

Grond erin en klaar

Nadat alles erin zat heb ik een deel van de grond er terug in gegooid en meermaals goed aangewaterd. Het is een kleine moeite en het zorgt ervoor dat de grond niet zoveel nazakt. Zakken doet het alsnog wel een beetje en ik blijf mij altijd verbazen hoe grond ook magisch verdwijnt nadat het er terug in zit. Er mist altijd een paar centimeter lijkt het. Er zal wel wat wegwaaien en onder mijn schoenen mee naar binnen gaan, want achterblijven op het straatwerk is niet mogelijk. Mijn vrouw is ’the most amazing’ veger. Je geeft haar een bezem en ze is helemaal in haar element.

Ik maak er nu half een grapje van, maar ze kan het echt heel goed en ze vindt het rustgevend. Haar hele jeugd heeft ze op een manege gewerkt en heeft volgens mij nog steeds eelt op de handen van dat harde werken. Daarin vult ze mij goed aan, want het is niet mijn favoriete werk.

Een week later is Koen langsgekomen en heeft het straatwerk er terug in gelegd. Hij heeft het juiste gereedschap en de ervaring om dat in een paar uurtjes er terug in te leggen. Dat doe ik hem niet na.
